■コンディション
総合 ☆☆☆+ 光学系、メカ系、電装系特に問題なし。
外観 ☆☆☆+ キズ、塗装はげ、錆痕多少。

光学系

 ☆☆☆+ 特に問題なし
駆動系 ☆☆☆+ 特に問題なし
ステージ ☆☆☆+ 特に問題なし
■仕様

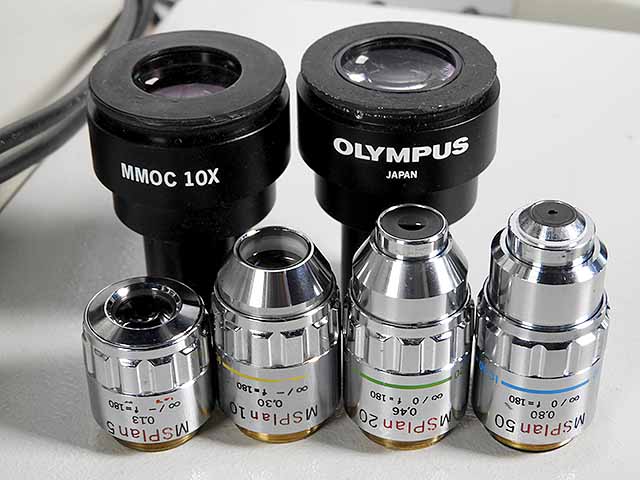

対物レンズ

MSPlan4x NA0.13　0/∞
MSPlan10x NA0.30 0/∞
MSPlan20x NA0.46 0/∞
MSPlan50x NA0.80 0/∞

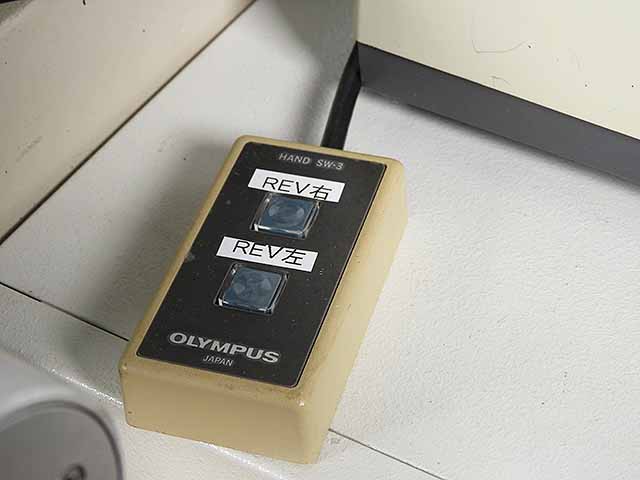

※電動レボルバー

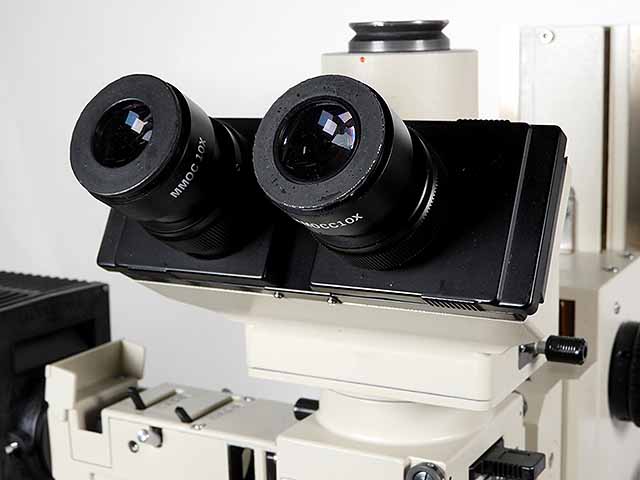

接眼レンズ MMOCC10x 2個（右側クロス入り）
鏡筒

正立3眼鏡筒
観察 ①透過明視野観察
②落射明視野観察
③落射暗視野観察

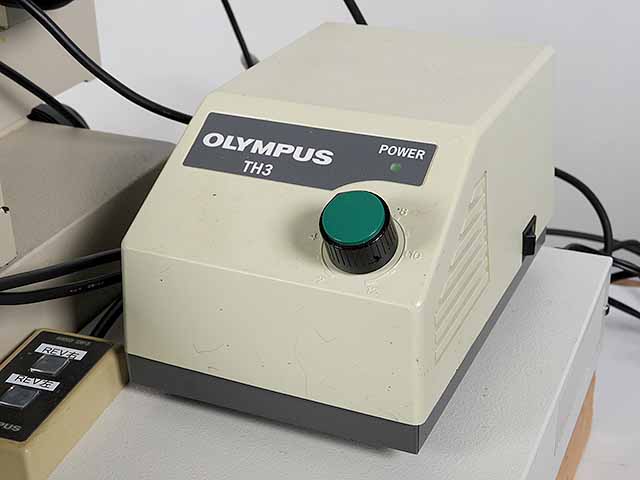

照明

透過照明：6V10Wハロゲンランプ
落射照明：12V50Wハロゲンランプ

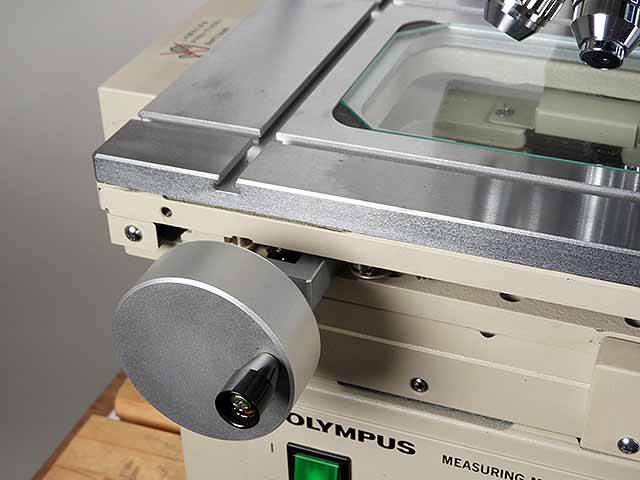

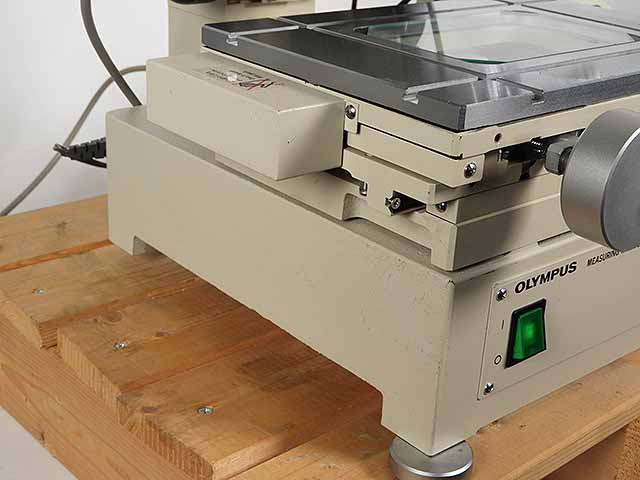

ステージ
(測長範囲）

X:100mm
Y:50mm
Z:40mm

測長精度

実測値でX,YZ最大3μ
最小読取

X,Y,Zとも0.1/0.5/1μから選拓

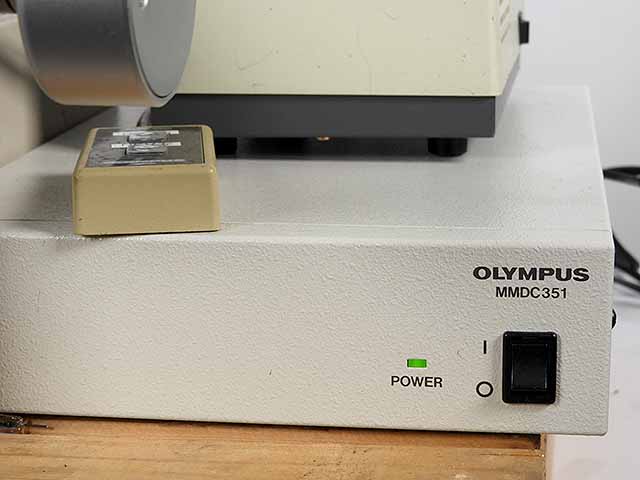

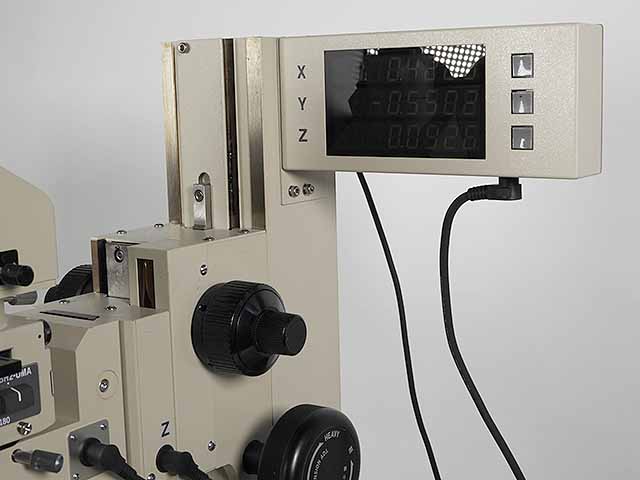

カウンター

MMDC351、最小読取0.1μ
その他



■詳細
商品No

T1951
名称

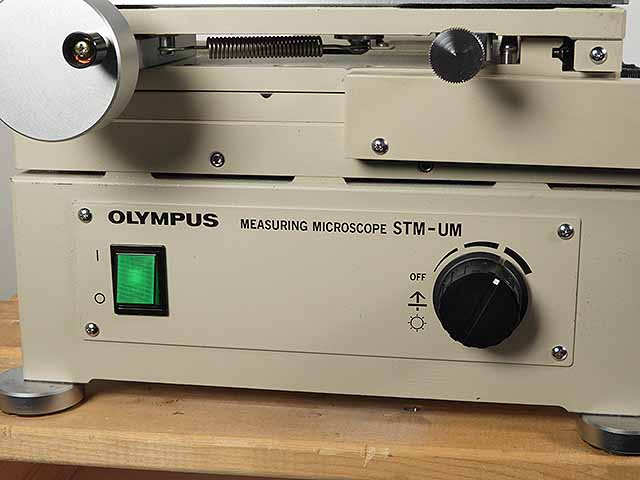

 オリンパスXYZ3軸測定顕微鏡【STM5-UM】
メーカ
 オリンパス・OLYMPUS
価格

お問合せ下さい
型式
 STM5-UM
年代
 2004年頃
在庫数量
 1
動作保証期間
 6ヶ月
当時参考価格

約280万円
テスト撮影
 なし

総合コメント

オリンパスのXYZ3軸寸法測定顕微鏡です。透過明視野観察及び落射明暗視野ができます。対物レンズは4x,10x,20x,50xで手元スイッチで電動で変倍できます。測長範囲はX100mm,、Y50mm、Z40mmで最小読取単位は0.1μとなります。測定精度は実測値でXY,Zで3μ以下です。鏡筒は正立3眼鏡筒です。 照明は透過が10Wハロゲン、落射が50Wハロゲンランプになります。外観はキズ、塗装剥がれ等多少ありますがきれいだと思います。光学系、電装系、メカ、共に問題はありません。関東圏内でしたら無償でセットアップ、精度検査を行いますが、それ以外の場合は別途相談させて下さい。

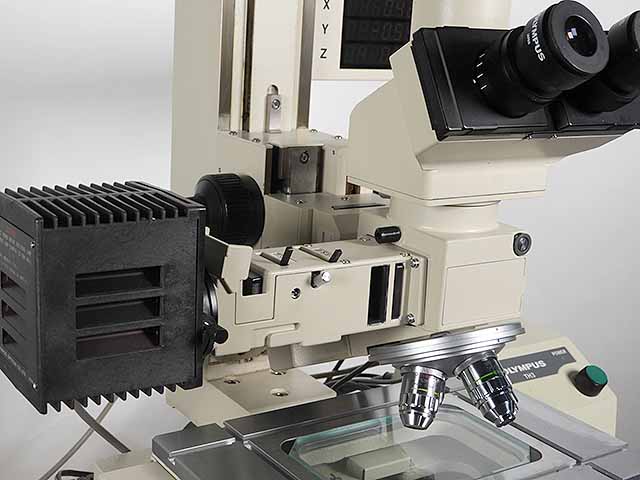

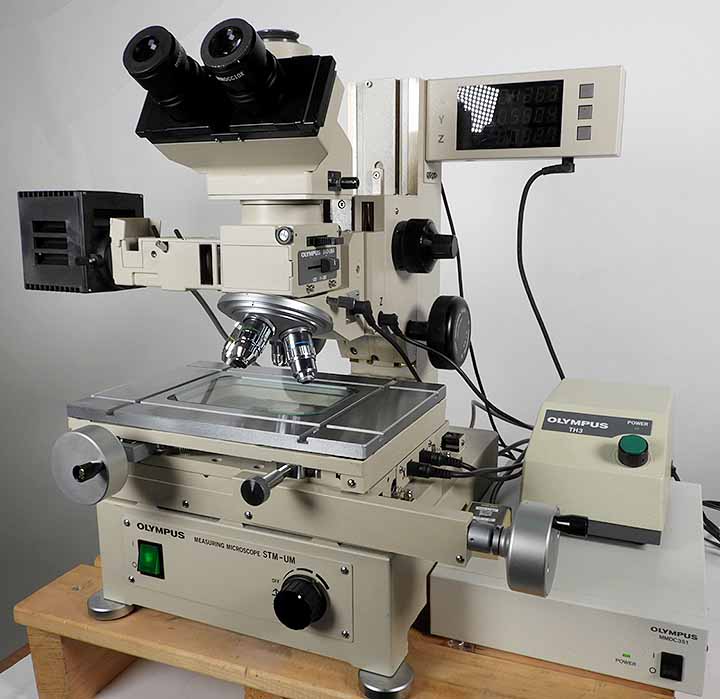

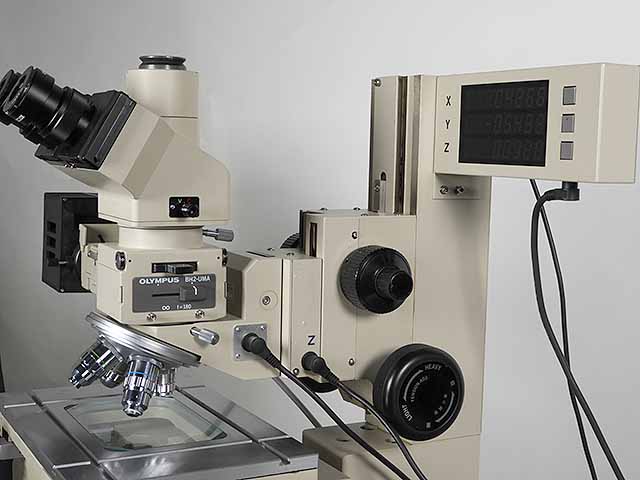

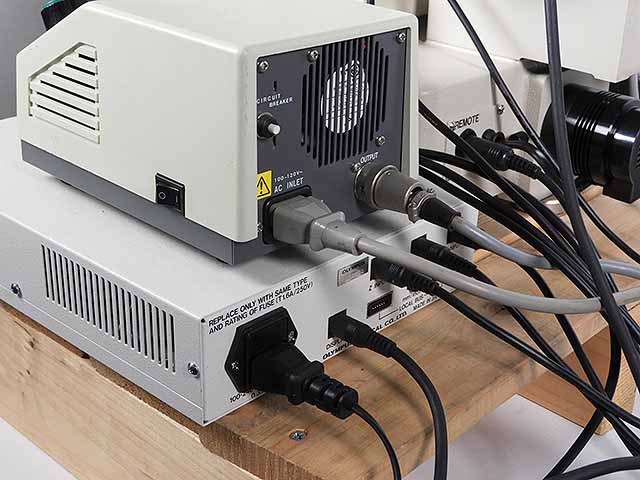

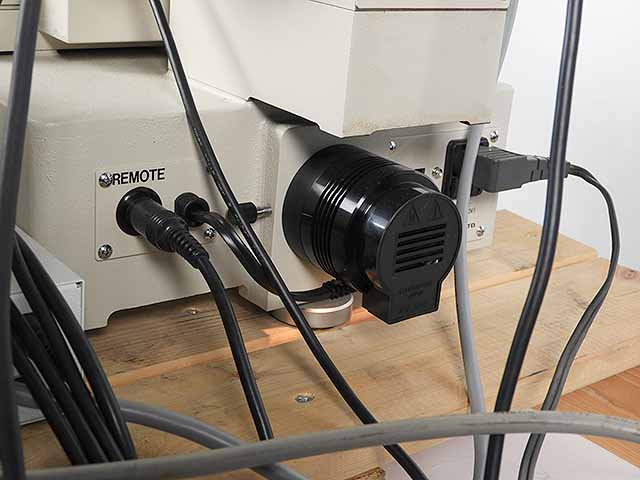

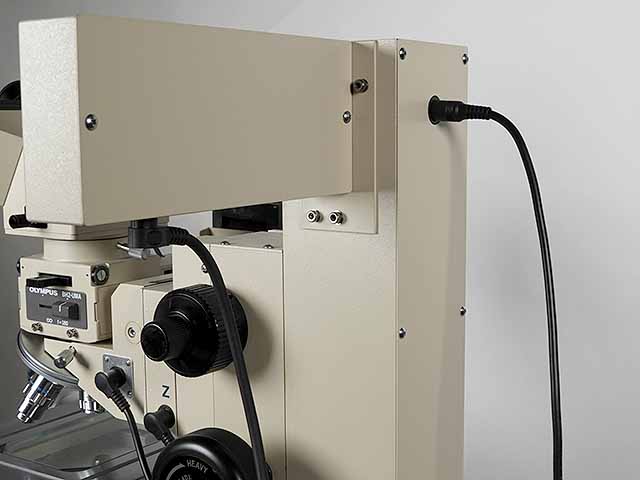

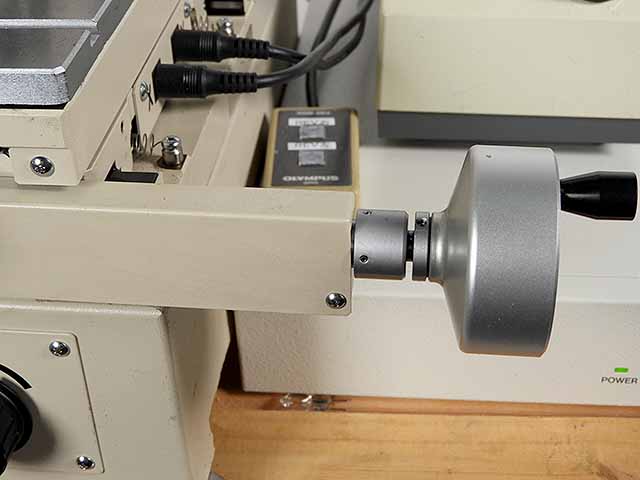

外観写真
